IGBT模塊很貴，主要廠家為國外的廠家，我們不得不承認，這個模塊基本是被國外的廠家所壟斷！
即使是國外的管子，有的管子速度快、有的耐壓高、有的電流大，型號各異，特性各異，有的時候，我們在設計大功率開關電源的時候，還需要關注IGBT模塊的內建二極管，尤其是內建二極管的反向恢復時間，那就是恢復速度。
為了用buck電路來做一個100A的恒流源，我選擇SKM150GB123D模塊，它內部有兩個IGBT單元，如果使用一個IGBT開關，另外一個模塊只用它的內建二極管或者寄生二極管，用來作為BUCK電路的續流二極管，豈不美哉！
現在困擾我的是，這個內建二極管或者寄生二極管的速度如何，如果速度快，那就相當beauty了，但是如果速度慢，那就悲哀了，還需要外接一個大容量，高速的二極管，麻煩呀，官方給定的資料不夠，看不出內建二極管的速度。于是我就用DI-100二極管反向恢復測試儀，測試這個IGBT的內建二極管速度。

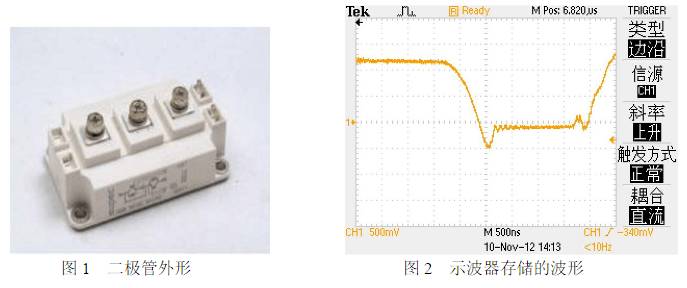

測試結果給大家分享一下，如下圖。
綜上可以看出
根據測試結果，發現這個IGBT的內建二極管的速度非常快，快得讓我羨慕，可以用來作為BUCK 電路的續流二極管
再找找，發現手頭上還有另外一個300A的IGBT模塊，干脆一起測試一下，分享一下測試結果。測量FF300R12KT4 IGBT內建二極管反向恢復時間測試。

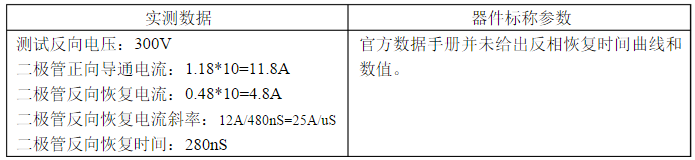

綜上可以看出
根據測試結果，發現這個IGBT的內建二極管的速度快，但不是非常快，如果用來作為BUCK 電路的續流二極管，略微顯得有點不足。。。。還需要考慮再三呀！
總結，如果知道IGBT的內建二極管恢復時間，就可以對IGBT模塊的內建二極管進行充分的利用，優化設計，少走彎路。一個優秀的工程師，當然必須要有足夠好的測試儀器才行。
