穩壓二極管的使用注意問題穩壓二極管用途廣泛，使用極多?？雌饋響煤芎唵?，但如果不注意，也極易損壞。以下是選用時的幾點注意事項：

可將多只穩壓二極管串聯使用，但由于二極管參數的離散性比較大，不得并聯使用。

溫度對半導體器件的特性影響較大，當環境溫度超過50℃時，溫度每升高1℃，應將最大耗散功率降低1％。

穩壓二極管管腳必須在離管殼5mm以上處進行焊接，最好使用30W以下的電烙鐵進行焊接。若使用40～75W電烙鐵焊接時焊接時間應不超過 8～10s。盡量使用內裝焊料的焊錫絲焊接，不要使用大塊焊錫加松香的方法。

為了使穩壓二極管的電壓溫度系數得到補償，可以將穩壓二極管與硅二極管（包括硅穩壓二極管）串聯使用，所串的正向二極管不得超過三個，也可與特殊的溫度補償管串聯使用。

為了獲得較低的穩定電壓，可以選擇適當?shù)姆€(wěn)壓二極管以相反極性方向串聯，再加以適當?shù)墓ぷ麟娏鱽慝@得。即將穩壓二極管正向使用。

普通二極管的特性就是正向電壓下導通，反向電壓下截止。這個反向電壓也就是我們通常所說的耐壓。比如一個耐壓100V的普通二極管，當加在它兩端的反向電壓達到100V以上時，就會產生漏電，如果繼續升高反向電壓，二極管就會因反向擊穿而報廢。

普通二極管應用在正向?qū)▍^(qū)，而穩壓二極管應用在反向電壓區，在正向接法下，穩壓管與普通二極管特性相仿。穩壓管的穩壓值也就是它的反向電壓擊穿值。當反向電壓超過穩壓二極管的額定穩壓值時，也會產生反向漏電流，與普通二極管不同的是，穩壓管在反向擊穿的時候，其漏電流是近直線急劇上升的，但只要該電流不超過穩壓管的最大額定電流，當反向電壓低于穩壓管的穩壓值后，穩壓管又會處于反向截止狀態而不會損壞。

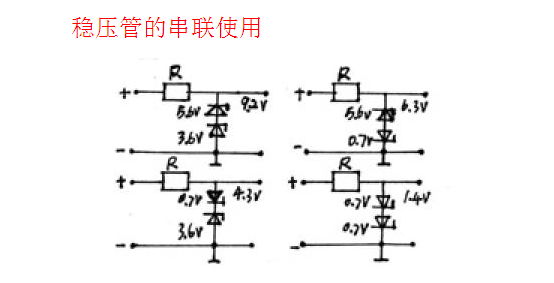

上面4個圖，就是靈活運用二極管的正反向特性而得到的不同穩壓輸出。圖中的普通二極管都是硅二極管。所以在正向?qū)〞r，其兩端的正向電壓降約為0.7V。電阻R可以限制穩壓管的最大反向電流和負載電流。

左上圖，用兩個穩壓管反向串聯，它的輸出穩壓值是兩個管子的穩壓值相加。所以是5.6+3.6=9.2V

右上圖和左下圖，都是用一個普通二極管和一個穩壓管正反串聯，輸出的穩壓電壓是穩壓管的穩壓值加上0.7V。所以右上圖是5.6+0.7=6.3V；左下圖是3.6+0.7=4.3V。

右下圖，用兩個普通二極管正向串聯，所以輸出電壓被鉗制在0.7V+0.7V=1.4V左右。

這里要說明的是。鍺材料和硅材料做成的二極管，其PN結正向?qū)妷菏遣煌模N二極管約0.2～0.3 V，小電流硅二極管的正向壓降在中等電流水平下，約0.6～0.8 V；所以在設計無線電遠程接收電路中采用鍺二極管可以提高檢波靈敏度。由于硅材料的溫度穩定特性遠高于鍺材料，所以得到大量應用。

有了以上的概念，我們在實際中遇到手頭沒有合適的配件而要調整穩壓輸出的時候，就可以靈活運用了。比如利用硅二極管的正向壓降，在5V穩壓電源輸出端正向串入一個整流二極管，就可以得到4.3V的輸出。串入兩個可近似得到3.6V的輸出電壓……但要注意，利用二極管的正向壓降來制作的穩壓電路，因為正向壓降隨電流大小而略有變化，所以如果負載電流變化較大時電壓波動也大。

穩壓管除了制作穩壓電路，還可以作為一次性保護電路。比如在重要部位，禁止電壓升高損壞寶貴器件，可以用一個穩壓管與該處的電源反向并聯，當電源電壓因故障突然升高，超過穩壓管的穩壓值以后，穩壓管由截止狀態迅速轉入反向擊穿，直接將電源短路，燒斷熔絲或限流保護電阻，保護了該電源支路的所有負載不會因為超壓而損壞。由于這種保護用的穩壓管平時是不起作用的，所以在應急修理中可以暫時不用，經驗豐富的維修人員在緊急狀況下甚至還可以就地取材，拆卸下來作為維修緊缺配件靈活使用。

穩壓二極管的使用注意事項：

1、要注意一般二極管與穩壓二極管的區別方法。不少的一般二極管，特別是玻璃封裝的管，外形顏色等與穩壓二極管較相似，如不細心區別，就會使用錯誤。區別方法是：看外形，不少穩壓二極管為園柱形，較短粗，而一般二極管若為園柱形的則較細長；看標志，穩 壓二極管的外表面上都標有穩壓值，如5V6，表示穩壓值為5.6V；用萬用表進行測量，根據單向?qū)щ娦裕肵1K擋先把被測二極管的正負極性判斷出來，然后用X10K擋，黑表筆接二極管負極，紅表筆接二極管正極，測的阻值與X1K擋時相比，若出現的反向阻值很大，為一般二極管的可能性很大，若出現的反向阻值變得很小，則為穩壓二極管。

2、注意穩壓二極管正向使用與反向使用的區別。穩壓二極管正向?qū)ㄊ褂脮r，與一般二極管正向?qū)ㄊ褂脮r基本相同，正向?qū)ê髢啥穗妷阂彩腔静蛔兊模技s為0.7V。從理論上講，穩壓二極管也可正向使用做穩壓管用，但其穩壓值將低于1V，且穩壓性能也不好，一般不單獨用穩壓管的正向?qū)ㄌ匦詠矸€(wěn)壓，而是用反向擊穿特性來穩壓。反向擊穿電壓值即為穩壓值。有時將兩個穩壓管串聯使用，一個利用它的正向特性，另一個利用它的反向特性，則既能穩壓又可起溫度補償作用，以提高穩壓效果。

3、要注意限流電阻的作用及阻值大小的影響。在穩壓二極管穩壓電路中，一般都要串接一個電阻R，如圖1或2示。該電阻在電路中起限流和提高穩壓效果的作用。若不加該電阻即當R=0時，容易燒壞穩壓管，穩壓效果也會極差。限流電阻的阻值越大，電路穩壓性能越好，但輸入與輸出壓差也會過大，耗電也就越多。

4、要注意輸入與輸出的壓差。正常使用時，穩壓二極管穩壓電路的輸出電壓等于穩壓管反向擊穿后兩端的穩壓值，若輸入到穩壓電路中的電壓值小于穩壓管的穩壓值，則電路將失去穩壓作用，只有是大于關系時，才有穩壓作用，并且壓差越大，限流電阻的阻值也應越大，否則會損壞穩壓管。

5、穩壓管可串聯使用。幾個穩壓管串聯后，可獲得多個不同的穩壓值，故串聯使用較常見。下面舉例說明兩個穩壓管串聯使用后，如何求得穩壓值。若一個穩壓管的穩壓值為5.6V，另一個穩壓值為3.6V，設穩壓管正向?qū)〞r電壓均為0.7V，則串聯后共有四種不同的穩壓值。

6、穩壓管一般不并聯使用。幾個穩壓管并聯后，穩壓值將由最低（包括正向?qū)ê蟮碾妷褐担┑囊粋€來決定。還是以上述兩個穩壓管為例，來說明穩壓值的計算方法。兩個并聯后共有四種情況，穩壓值只有兩個。除非特殊情況，穩壓二極管都不并聯使用。
