濾波器被廣泛應用在開關電源、智能控制器、家用電器等各種電源及設備上，其是由電容、電感和電阻組成的濾波電路，可以使信號中特定的頻率成分通過，而極大地衰減其他頻率成分。利用濾波器的這種選頻作用，可以濾除干擾噪聲或進行頻譜分析。那么，如何選擇一款合適的濾波器?下面一起來看看：

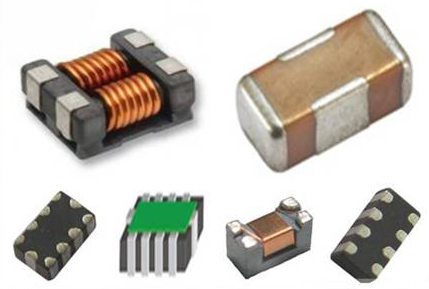

濾波器
1.在選定了濾波器之前，應該對儀器的EMI、EMS指標進行測試，根據儀器的指標再來選擇匹配的濾波器。
2.要求電磁干擾濾波器在相應工作頻段范圍內，能滿足負載要求的衰減特性，若一種濾波器衰減量不能滿足要求時，則可采用多級聯，可以獲得比單級更高的衰減，不同的濾波器級聯，可以獲得在寬頻帶內良好衰減特性。
3.要滿足負載電路工作頻率和需抑制頻率的要求，如果要抑制的頻率和有用信號頻率非常接近時，則需要頻率特性非常陡峭的濾波器，才能滿足把抑制的干擾頻率濾掉，只允許通過有用頻率信號的要求。
4.在所要求的頻率上，濾波器的阻抗必須與它連接的干擾源阻抗和負載阻抗相匹配，如果負載是高阻抗，則濾波器的輸出阻抗應為低阻;如果電源或干擾源阻抗是低阻抗，則濾波器的輸出阻抗應為高阻;如果電源阻抗或干擾源阻抗是未知的或者是在一個很大的范圍內變化，很難得到穩定的濾波特性，為了獲得濾波器具有良好的比較穩定的濾波特性，可以在濾波器輸入和輸出端，同時并接一個固定電阻。
5.濾波器必須具有一定耐壓能力，要根據電源和干擾源的額定電壓來選擇濾波器，使它具有足夠高的額定電壓，以保證在所有預期工作的條件下都能可靠地工作，能夠經受輸入瞬時高壓的沖擊。
6.濾波器允許通過應與電路中連續運行的額定電流一致。如果額定電流高了，會加大濾波器的體積和重量;如果額定電流低了，又會降低濾波器的可靠性。
7.濾波器應具有足夠的機械強度，結構簡單、重量輕、體積小、按裝方便，安全可靠.
8.濾波器8分定制、2分通用才算比較靠譜，從市面上買來的通用濾波器有可能不是很匹配。
9.最好是使用滿足安全認證的濾波器。這些濾波器的安全性、可靠性、溫度范圍、額定電壓和電流以及恰當?shù)陌踩珮?biāo)準的應用均業已由廠家認證通過。
以上就是濾波器的選擇介紹了。濾波器種類繁多，各種濾波器具有不同的性能特點，因此在濾波器選擇時，通常需要綜合考慮客戶的實際使用環境以及客戶性能需求才能做出正確、有效、可靠的選擇。
